一體化凈水設備
FA型一體化凈水器是由本公司研制的系列新產品，凈水量分為10、30、50、100、200噸/小時五個不同型號(特殊規格及要求可另行設計制造)。
該系列凈水裝置集絮凝、沉淀、排污、反沖、集水過濾等工藝中的精華之大成，無需人員操作而能達到單體全自動運行的系列凈水裝置，是實現水廠自動化管理的重要單元，再配以本廠生產的ZJ型自動加藥裝置及消毒設備，即可成為一個具有全套功能的凈水站(廠)。
本系列凈水裝置，不僅適用范圍廣，處理效果好，出水水質優良，而且自耗水量少，動力消耗省，占地面積小，節水、節電、節人工，可省去輔助機泵及設施的新型節能新產品。
FA一體化凈水器適用范圍
1、適用于水濁度小于3000mg/L的各類江、河、湖、水庫等為水源的農村、城鎮、工礦企業的水廠，作為主要的凈水處理裝置。
2、對于低溫、低濁、有季節性藻類的湖泊水源，有其特殊的適應能力。
3、對高純水、飲料工業用水、鍋爐用水等作前置水處理的預處理設備。
4、用于各類工業循環水系統，可有效而大幅度地提高循環用水水質。
5、用于中水道系統，以污水廠出水為水源，作凈水回用水的處理設備。
產品簡介
1、除了對一級泵房及加藥系統的管理外，凈水裝置本身從反應、絮凝、沉淀、集泥、排泥、集水、配水、過濾、反沖、排污等一系列運行程序，達到了自動運行的要求，值班人員只要定時作水質監視測定工作外，無需對凈水裝置操作管理。
2、高濃度的絮凝層，能使原水中的雜質顆粒，在其間得到充分的碰撞接觸，吸附的機率，因而能適應各種原水的水溫和濁度，雜質顆粒去除率高。在一定使用條件時，還具有除藻功能。
3、迅捷的泥渣濃縮室及可調式自動排泥系統，能保證多余的泥渣雜質及時排除，從而保證穩定的雜質顆粒去除率。
4、高效的絮凝及沉淀效果，使沉淀出水水質一直保持良好狀態。
5、新穎獨創的集水系統及最低的集水水頭，使集水更均勻有效，不僅提高了體積利用系數，因其集水水頭極小，累積的省電效果可觀。
6、凈水系統自動化，既保證了凈水系統的高效過濾，(在原水濁度小于3000mg幾時，濾后水濁度可保持在3mg幾以下)又能自動反沖洗，無需另設反沖洗水泵或空壓機等電器設備，可節省大量的基建投資及日常運行、維修、保養費用。
7、自耗水率低約在<5%左右，對節省有限的水資源起著積極的作用。
8、占地面積小，與一般凈水構筑物相比，可節省占地<50%以上，高度在4.10米左右，室內外均可安置。
9、便于擴建、改造、再用，便于搬遷或易地再用。

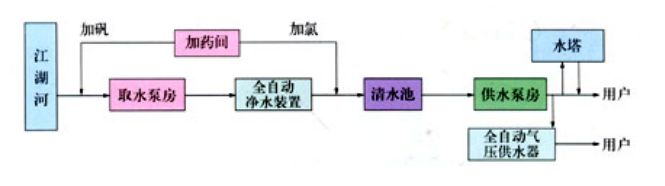

FA一體化凈水器工藝流程圖
上述構筑物可根據具體情況后合并建造，在無水塔的情況下，可采用本公司生產的全自動氣壓供水器，輔助設備有JY型加藥裝置及消毒設備均有本公司提供。
FA一體化凈水器選用管道、電源、泵型等參數一覽表
注：
1、上述各種管道進水口接管方向，可任意改變180度方位，以適應總體布局的需要。
2、參考的泵型選擇及電機功率其適用條件為：水泵的最枯水位與凈水裝置的運行水位之差≯8米，自水源至凈水裝置的沿途及局部損失之和≯4米，若應用地點的水力條件與上述情況不符時，應按實際情況另行選泵。
FA一體化凈水器安裝和維修

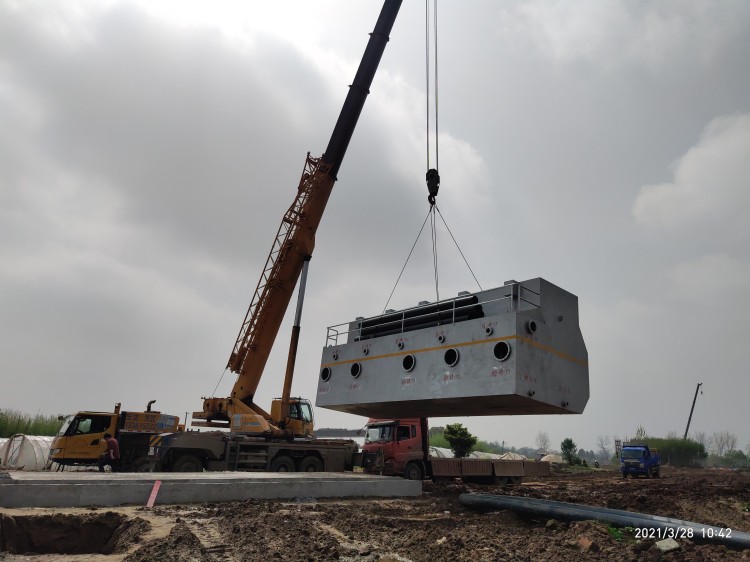

1、一體化凈水器為整體凈水單元，置于按設計要求澆搗成的基礎上，接通進水管和出水管，即可投入運行。
2、進水管必須按裝流量計。
3、本裝置需引入380V三相電源，為控制全自動所需。
4、本裝置一般不需維修、保養、唯每年可檢查濾料一次。如濾料厚度不足時，可用0.50—1.2毫米粒徑的石英砂，補充到所需高度即可。
FA一體化凈水器成套供貨范圍
1、一體化凈水器以外的進水管、進水閥門、出水管、排水管、排泥管，不包括在供貨范圍內。
2、巡檢走道、平臺及扶梯，不包括在供貨范圍內。
3、代用戶安裝調試，費用另計。
4、不包括裝置所需濾料，數量應按供方要求自行采購或代辦。
5、單購本設備時，合同生效予付總額50%，余款發貨時一次付清。
6、本設備出廠時，全部檢驗合格。
7、一體化凈水器實行三包，保質期為一年。
8、隨著生產技術的發展，本設備如有技術改進，按產品出廠為準。
9、提供一體化凈水器技術咨詢和承擔給排水工程設計。
產品特點
FA一體化凈水器設計參數
1、適用原水濁度：≤3000mg/L
2、適用原水溫度：常溫
3、凈水出水濁度：≤3mg/L
4、沉淀區設計表面負荷：7～8M3/H·M2
5、過濾區設計濾速：8～10M/H
6、濾池沖洗強度：14～16L/S·M2
7、沖洗歷時：t=4～6mim(可調)
8、總停留時間：T總=40～45mim
9、進水壓力：≈0.06MPa
型號 | 主體平面尺寸 a*g | 基礎平面尺寸 h*b | 反沖洗管尺寸及個數 | 管道平面尺寸 | 一體化凈水器總高度 | ||||||
a | g | h | b | e | f | n | c | D | j | ||
FA-10 | 1700 | 2100 | 2300 | 2300 | 350 | 700 | 3 | 200 | 600 | 300 | 4350 |
FA-30 | 3100 | 3000 | 3200 | 3700 | 500 | 1000 | 3 | 300 | 1180 | 300 | 4350 |
FA-50 | 3850 | 4000 | 4200 | 4500 | 500 | 1000 | 4 | 400 | 1430 | 325 | 4350 |
FA-100 | 4600 | 6800 | 7000 | 5300 | 850 | 1700 | 4 | 500 | 1700 | 350 | 4350 |
FA-200 | 4600 | 13600 | 13800 | 5300 | 850 | 1700 | 8 | 500 | 1700 | 350 | 4350 |
注：一體化凈水器的出水標高為2.5米(相對標高)，根據凈水裝置及清水池的管路布局及距離，計算其沿途及局部損失之和。以2.5米，減去此水力損失之和，即可決定清水池最高水位的相對標高值 。
